Descrição do produto

O motor hidráulico BMV Orbit é um motor hidráulico cicloidal com distribuição de óleo na face final que adapta o design avançado Geroler.

A faixa de deslocamento é de 250cc/r a 1600cc/r para seleção. Com a ampla faixa de deslocamento, diferentes requisitos de velocidade e torque do equipamento podem ser atendidos. E também há muitos formatos e tamanhos de flange para selecionar.

As características do motor hidráulico BMV Orbit são as seguintes:

1. Dispositivos de fabricação avançados para o conjunto Geroler que usam baixa pressão de partida, proporcionam operação suave e confiável e alta eficiência.

2. O eixo de saída se adapta em rolamentos de rolos cônicos que permitem altas forças axiais e radiais, podendo oferecer capacidades de alta pressão e alto torque em amplas aplicações.

3. Design avançado em fluxo de distribuição de disco, que pode compensar automaticamente em operação com alto volume e eficiência, bem como longa vida útil.

4. Proporciona uma operação suave e confiável.

As precauções de utilização são as seguintes:

1. Para garantir a melhor vida útil do motor, deixe-o funcionar por aproximadamente uma hora a 30% da pressão nominal antes da aplicação em carga total. Certifique-se de que o motor esteja cheio de fluido antes de qualquer aplicação de carga.

2. A temperatura máxima de operação do sistema recomendada é 82 graus [180 graus F].

3. A filtragem recomendada é conforme o Código de Limpeza ISO, nível 18/13.

4. A pressão máxima de pico na porta de entrada do motor é de 175 Bar.

Conhecimento sobre o motor:

1. Classificação contínua - O motor pode funcionar continuamente nessas classificações.

2. Operação intermitente – menos de 10% de cada minuto.

3. O motor sem mancais tem os mesmos componentes de acionamento que os motores padrão e de roda (com a exceção de que o motor é montado sem o eixo de saída, mancais e caixa de mancais). O motor sem mancais é especialmente adequado para aplicações como caixas de engrenagens, acionadores de guincho, acionamentos de carretel e rolo.

Temos preço e qualidade competitivos, e nossos produtos podem ser fornecidos a granel ou varejo em pequenas quantidades, clientes de todo o mundo são bem-vindos para comprar. Se você tiver qualquer exigência, não hesite em nos contatar.

Dados de especificação

Exibir cm³/r		250	315	400	500	630	800	1000	1250	1600
Fluxo (LPM)	Contínuo	150	150	150	150	150	150	150	150	150
Fluxo (LPM)	Intermitente	200	225	225	225	225	225	225	225	225
Velocidade (RPM)	Contínuo	615	435	346	276	216	168	135	110	98
Velocidade (RPM)	Intermitente	830	663	519	413	324	240	200	160	150
Pressão (bar)	Contínuo	200	200	200	200	200	200	200	160	130
Pressão (bar)	Intermitente	250	250	250	250	250	250	250	200	170
Torque (N.m)	Contínuo	660	840	1056	1350	1690	2150	2700	2500	2640
Torque (N.m)	Intermitente	830	1050	1300	1650	2115	2700	3300	3080	3380

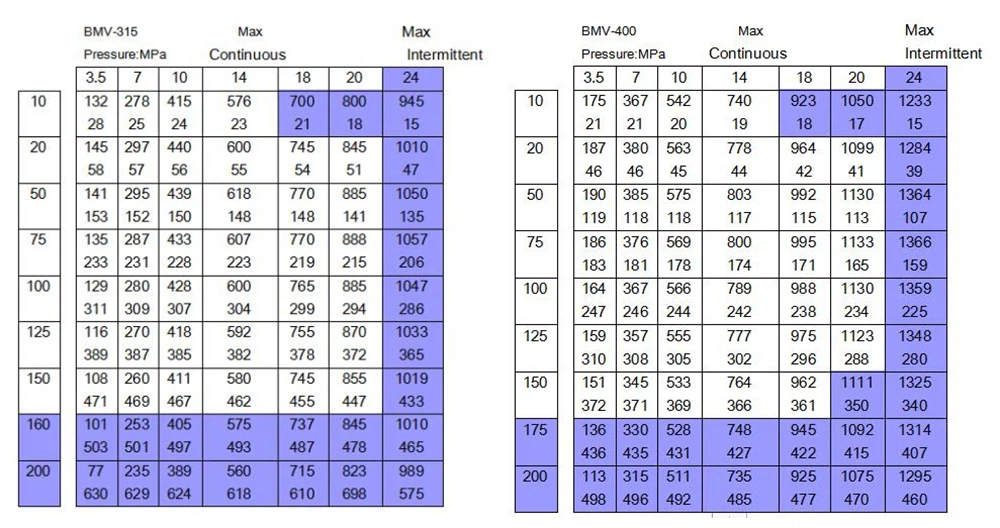

Dados de desempenho

Dimensões

Dimensões do eixo

Dimensões da porta de óleo

Informações do pedido

1	2	3		4		5		6		7
Código	Exibição (CC/r)	Diâmetro piloto do flange		Seta de saida		Porta(A/B) e Porta de Drenagem(T) Porta de Drenagem da Caixa		Rotação Direção		Pintar
VMB	200	F1	4-φ14,5, flange quadrado φ160 Pilotφ125X12,6	A1	Eixo cilíndrico φ57.15 Chaveta paralela A12.7X12.7X57	P1	(A/B): G1 (T):G1/4	R	Padrão	N	Sem tinta
	315	F2	4-φ14,5, flange quadrado φ162 Piloto φ127X12,6	A2	Eixo cilíndrico φ40 Chave paralela A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Azul
	400	F3	4-φ17, flange quadrado φ162 Piloto φ127X12.6	A3	14-DP12/24 estriado	P3	(A/B): 1-5/16-12UN 0-anel (T):9/16-18UNF
	500	F4	4-φ18, flange quadrado φ200 Piloto:φ160X34.5	A4	Estriado 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18UNF
	630	F5	4-φ18, flange quadrada φ200 Piloto: φ160X39	A5	Estriado 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18, flange quadrada φ200 Piloto: φ160X39	A6	Eixo cilíndrico φ50 Chave paralela A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18, flange quadrada φ224 Piloto: φ180	A7	Eixo estriado envolvente 16-DP8/16	P7	(A/B): G1 4-Montagem do coletor M12 (T):G1/4	L	Oposto	B	Preto
	1000	F7	4-φ22, flange quadrada φ250 Piloto:φ175X14.5	A8	Eixo estriado envolvente 17-DP12/24	P8	(A/B): M33X2 4-Montagem do coletor M12 (T):M14X1.5
	1250	F8	4-φ22, flange quadrada φ250 Piloto: φ200X32	A9	6D-35X29X10 estriado	P9	(A/B):1-5/16-12UN 4-Montagem do coletor M12 (T):9/16-18UNF
	1250	F8	4-φ22, flange quadrada φ250 Piloto: φ200X32	A9	6D-35X29X10 estriado	P9	(A/B):1-5/16-12UN 4-Montagem do coletor M12 (T):9/16-18UNF			S	Cinza prateado
	1600	F9	4-φ14,flange(sem rolamento)φ180 Piloto: φ140	A10	Eixo estriado envolvente m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-M12Montagem do coletor(T):9/16-18UNF
	1600	F9	4-φ14,flange(sem rolamento)φ180 Piloto: φ140	A11	Estriado 8D-42X36X7	P11	(A/B): G314 4-Montagem do coletor M12 (T):G1/4
		F10	4-φ14,flange(sem rolamento)φ180 Piloto: φ160	A12	Eixo cilíndrico φ50 Chave paralela A14X9X63	P12	(A/B):M27X2 4-Montagem do coletor M12 (T):M14X1.5
				A13	Eixo cilíndrico φ40 Chave paralela A12X8X65	P13	(A/B):φ16 4-Montagem do coletor M12 (T):M14X1.5
				A14	Eixo cilíndrico φ50 Chave paralela A14X9X70	P14	(A/B): φ16 φ33.2+0.1deep2 4-M10Montagem do coletor (T):M14X1.
				A15	Eixo estriado envolvente 16-DP8/16	P15	(AVB):G1-1/4 4-Montagem do coletor M12 (T):G3/8
				A16	Eixo cilíndrico φ63 Chave paralela A18X11X80	P16	4-Montagem do coletor M12 (T):G3/8
				A17	Estriado 6D-55X48.7X14
				A18	Eixo cilíndrico φ60 Chave paralela A18X11X80
				A19	Estriado 6D-45X39X12
				A20	Motor de roda Eixo cônico φ60 cônico1:10 Chave paralela B16X10X32
				A21	Motor de roda Eixo cilíndrico φ50 Chave paralela A14X9X70

Nota: Quando a tabela for usada, preencha o código das linhas da esquerda na área do traço e nos informe quais informações do código consistem em construção, deslocamento, flange de montagem, eixo de saída e portas. Se a especificação não estiver na tabela ou se você tiver requisitos específicos, entre em contato conosco (whatsapp+8615106778662).

Perguntas frequentes

P: Qual é a data de entrega após a realização do pedido?

R: Depende se os produtos que você compra estão em estoque. Se tivermos estoque, podemos providenciar o envio em 2 a 3 dias. Se não, o tempo de entrega é determinado pelo tempo de produção da fábrica.

P: Se os produtos não atenderem aos requisitos, como resolver o problema?

R: Se os produtos não estiverem de acordo com as amostras do cliente ou apresentarem problemas de qualidade, nossa empresa será responsável.

P: Como calcular o torque?

R: A fórmula de cálculo é a seguinte:
Torque (Nm) {{0}} Deslocamento (cc/rev) x Pressão de trabalho (MPa) x 0,16 (Fator)
De acordo com o teorema funcional: Vm (ml por radiano) × w (radianos por segundo) × p (MPa, pressão diferencial) × (eficiência total do motor hidráulico) {{0}} w (radianos por segundo) × T (Nm); então T =Vm×P×η; onde o mililitro por radiano de Vm é convertido em mililitro por revolução e precisa ser dividido por 2π, que é multiplicado por 0,16.
O deslocamento pode ser visto no rótulo do produto. A pressão de trabalho depende do manômetro na entrada do motor hidráulico orbital. Conhecendo esses dois valores, você pode calcular o torque de saída do motor hidráulico orbital neste momento.

P: Que tipo de circuito motor existe?

R: O circuito do motor hidráulico tem conexão em série e em paralelo.
